テーブルと集合演算・テーブルの正規化

(2006.10 更新)

■ 準備:

レポートフォルダから、第3回の資料をマイドキュメントコピーしておく


■ 用語確認:前回へ レコード, タプル, テーブルなどの意味は?)

属性(アトリビュート) : テーブルの列名のこと。テーブルの該当する列に何のデータが格納されているかを示す。Accessではフィールド とよぶ。

例) 商品番号、得意先番号、得意先名をフィールドに持ち、レコードが5件記録されたテーブル

定義域(ドメイン) : フィールドに格納するデータの正しい範囲のこと。何が正しい範囲かをデータベースの設計時に定義する。

定義の例)
  月=1〜12
  性別フィールド={男性, 女性, 不明}
  年齢=0〜200
  県名={愛知, ・・・ ,沖縄}
  商品番号=4桁整数
  名前=全角文字10文字まで

主キー : フィールドのうち、レコードを一意に決定するもの。
つまり、主キーについて値を指定して検索すると データが見つかる場合は必ず1件だけ見つかる ことが保証できる。
同じデータが重複して記録されることがないフィールドは主キーの候補。

候補キー : テーブルのうち、主キーに指定可能なフィールド

例) 以下の表では、学籍番号 と 受験番号が 候補キー。
※ 重要: この表では年齢を指定するとレコードが1件決まるように見えるが、 年齢 は主キーにはできない。(同じ年齢がいないとの保証が無いため)

学籍番号 氏名 年齢 受験番号
1 安倍 26 a1
2 小泉 46 a2
3 小橋 31 a3
4 小沢 33 a4
5 小橋 35 a5

外部キー : テーブルで他のテーブルの主キーをデータとするフィールド

例)

学籍番号 氏名 年齢
1 安倍 26
2 小泉 46
3 小橋 31

科目名 学籍番号 成績
データベース演習 1
プログラム演習 1
プログラム演習 2
プログラム演習 3 不可
データベース演習 3

連結キー : 複数のフィールドを指定することで 主キー の役割を果たすフィールドの組。

科目名 学籍番号 成績
データベース演習 1
プログラム演習 1
プログラム演習 2
プログラム演習 3 不可
データベース演習 3

正規化  : テーブルを効果的に分割すること。 リレーショナルデータベースで重要な概念。
※正規化した場合の効果(データベース復習 参照)
 要点
  ・無駄なデータの記録を省く(不必要に同じデータを繰り返し記録しない)
  ・データの変更が容易(不必要に複数箇所のデータを修正しない)
  ・データの削除が確実(不必要なデータだけを削除できる)


■ 正規化について

※ここが本講義で最も重要なポイントです。 理解しないまま先に進んではいけません。 理解できない場合、 質問すること。 理解するのがいやなら、単位をあきらめること。

テーブルを正規化するための理論的な手順:
 以下の様にテーブルを1NF(Normal Form: 正規形)から5NFまでの性質を満たすように順次分割してゆく。

ただし、本講義では実用上十分な正規形である 3NF までを扱う。

正規化は、1NFから3NFまで順番に進めてゆく。

◎1NF

テーブルの1つのフィールドに1つのデータを記録する表にテーブルを修正する

例)

学籍番号 名前 性別 学科 履修
科目 成績 合否 科目 成績 合否 科目 成績 合否
1103888 文理太郎 情報文化 英語 合格 独語 合格 仏語 不合格
1203999 文理花子 社会情報 独語 合格 数学 合格
学籍番号 名前 性別 学科 科目 成績 合否
1103888 文理太郎 情報文化 英語 合格
1103888 文理太郎 情報文化 独語 合格
1103888 文理太郎 情報文化 仏語 不合格
1203999 文理花子 社会情報 独語 合格
1203999 文理花子 社会情報 数学 合格

◎2NF

主キーを決める。ただし、主キーが連結キーで複数のフィールドを持つ場合、
  連結キーの各フィールドを部分的に用いただけで決まるフィールド
がある場合は、その部分を別のテーブルに分割する

例)以下では、学籍番号と、科目が連結キーで 主キー となる。 しかし、名前などは学籍番号だけで決まるため、別のテーブルに分割する

学籍番号 名前 性別 学科 科目 成績 合否
1103888 文理太郎 情報文化 英語 合格
1103888 文理太郎 情報文化 独語 合格
1103888 文理太郎 情報文化 仏語 不合格
1203999 文理花子 社会情報 独語 合格
1203999 文理花子 社会情報 数学 合格
学籍番号 名前 性別 学科
1103888 文理太郎 情報文化
1203999 文理花子 社会情報
学籍番号 科目 成績 合否
1103888 英語 合格
1103888 独語 合格
1103888 仏語 不合格
1203999 独語 合格
1203999 数学 合格

◎3NF

テーブルで、主キー以外のフィールドの値から間接的に求まるフィールドがあれば取り除くか、別の表にする

学籍番号 名前 性別 学科
1103888 文理太郎 情報文化
1203999 文理花子 社会情報
学籍番号 科目 成績 合否
1103888 英語 合格
1103888 独語 合格
1103888 仏語 不合格
1203999 独語 合格
1203999 数学 合格
学籍番号 名前 性別
1103888 文理太郎
1203999 文理花子
学科は、学籍番号の上2桁で求める
学籍番号 科目 成績
1103888 英語
1103888 独語
1103888 仏語
1203999 独語
1203999 数学
成績 合否
合格
B 合格
C 追試
不合格

質問: なぜ、上記のように表を分割し、正規化する必要があるのでしょうか?

 ヒント: 正規化する前の表と、 正規化した後の表について、
       レコードを追加・変更・削除した時の手間の差や問題点を比較してみよう。


■ クエリーによる集合演算

Accessには、複数のテーブルを組み合わせて新たにテーブルを作成する機能があります。
テーブルは、上記で述べたように 正規化されて分割 している ため実際に使用する一覧表などは テーブルの結合(集合演算) などで Accessがその都度、作成します。

表の集合演算: 簡単に言うと、
 ・表から「レコードを抽出(条件似合ったレコードだけを取り出す)」
 ・表の一部のフィールドを取り出す
 ・表と表を結合する(結合の条件を指定、または無条件に全組み合わせを求める)
などの操作のことです。

◎テーブルを集合演算などで操作するには クエリー 機能を使います。

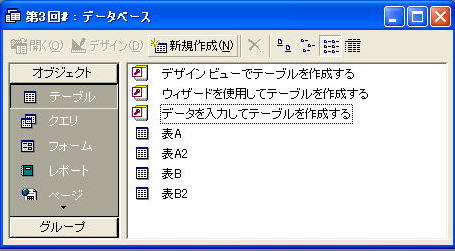

・マイドキュメントにコピーした、ファイル 第3回 をダブルクリックで開く。

・データベースのメニュー: クエリ→新規作成→デザインビュー

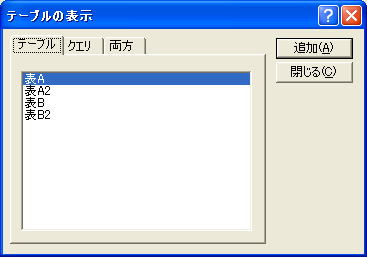

・表Aと表Bを追加

※以下の文では、A、Bは、全て「半角文字」です


 ※ 表Aと表Bが線で結合されています。 この線をリレーションと呼び、各表の得意先番号で同じ番号のものは、同じレコードであることを示します。


▼「積」  複数のテーブルで共通するレコードを求める

フィールドをクリックし、以下のフィールドを設定する

※フィールドを指定し間違えた場合は、フィールドの上部の細い棒の部分をクリックしてフィールド全体を選択し、「右クリックのメニューから削除」で消去できます。

クエリーのデザイン画面を閉じる
名前は、「積」とする。

クエリー「積」を開き、結果を確認する


▼「直積」  複数のテーブルのレコード全ての組み合わせを求める

クエリー「積」をコピーして貼り付ける。(マウス右クリック→コピー→貼り付け)

名前は、「直積」とする
「直積」を選択(クリックする。ダブルクリックで開かないこと)し、デザインボタンを押す

「表A」と「表B」を結ぶで、マウスをクリックする。

「削除」を選ぶ。

クエリーのデザイン画面を閉じ、変更結果を保存する。

クエリー「直積」を開き、結果を確認する

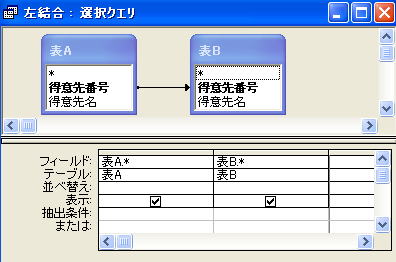

▼「左結合」  片方のテーブルの全レコードにもう片方のテーブルのレコードを付け加える

クエリー「直積」をコピーして貼り付ける

名前は、「左結合」とする
「左結合」を選択(クリックする。ダブルクリックで開かないこと)し、デザインボタンを押す

「表A」の得意先番号を「表B」にドラッグ&ドロップし、AとBを結合する。

「表A」と「表B」を結ぶで、マウスをクリックする。

「結合プロパティ」→結合の種類 → 2:「表Aの全レコードと表Bの同じ結合フィールドだけを含める」 を選ぶ

クエリーのデザイン画面を閉じ、変更結果を保存する。

クエリー「左結合」を開き、結果を確認する


▼「選択」  条件にあったレコードを抽出する

※重要です

クエリーを新規作成する(新規作成→デザインビュー)
表Aを追加。

以下のクエリーを作成してみよ。名前は「選択」とする。実行して結果を確認すること。

抽出条件の部分は、半角文字で以下の式を指定してみる
▼ >500    (500より大きい)
また、他にも(クエリを修正して)、
▽ Like "*6"   (最後の一文字が6)  (時間が無い場合とばしてもよい
なども試してみること

これは Like ”*6”の例


▼「射影」   テーブルのフィールドを部分的に抜き出して表示

以下のクエリーを作成してみよ。

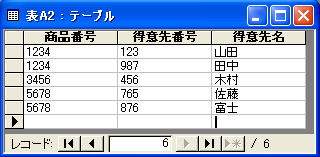

テーブルは、「A2」を利用する。得意先番号を表示しないようにするには、フィールドで得意先番号を指定しなければ良い。

名前は「射影」とする。実行して結果を確認すること。

※ 商品番号 と 得意先名 だけをフィールドで指定する。 得意先番号は指定しない。

フィールドの内容をよく確認すること


▼「結合」

以下のクエリーを作成してみよ。

テーブルは、「A2」と「B2」を利用する。

※結合の種類に注意すること

名前は「結合」とする。実行して結果を確認すること。

※実行結果に、テーブルA2の全レコードが表示されていますか?


■ 演習

以下の表を、データベース中に作成せよ。

・テーブル 「受注」 :
 フィールド 注文番号    *主キー
 フィールド 得意先番号

・テーブル 「得意先」 :
 フィールド 得意先番号  *主キー
 フィールド 得意先名
 フィールド 得意先住所

・テーブル 「受注内容」 :
 フィールド 注文番号  *主キー
 フィールド 商品番号  *主キー
 フィールド 個数

・テーブル 「商品」 :
 フィールド 商品番号  *主キー
 フィールド 商品名
 フィールド 単価

※ テーブルは 全部で 4個 作成します。

テーブルの作成
テーブル→新規作成→デザインビュー

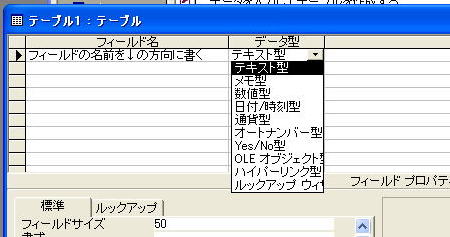

フィールド名 と データ型 を決める。

データ型は、
  テキスト型: 文字で記録するデータに利用
  数値型  : 数値で記録するデータ(合計・平均などの計算が必要なデータ)に利用
  オートナンバー型: データベースが自動的に重複のない番号を割り当てる
  Yes/No型: 真偽値型。 はい・いいえ、や ある・なし など 2値のデータに利用

フィールドに記録するデータの性質を考慮して各自でどれを使用するか、判断する。

主キーを設定すること。 主キーの設定されたフィールドには「鍵」のマークが表示される。
「フィールドを選択」→右クリック→主キー

設定が終わったら、テーブルのデザインビューは閉じてよい。
上記と同様にして、他のテーブルも作成する。

※ (注文番号商品番号、個数)をフィールドに持つテーブルでは、注文番号と商品番号を組み合わせて主キーにする必要がある。
表(注文番号、商品番号、個数) 受注内容の表に主キーを設定するには
 両方のフィールドを選択し、右クリック→主キー とすること


テーブルを作成し終わったら、
メニュー:

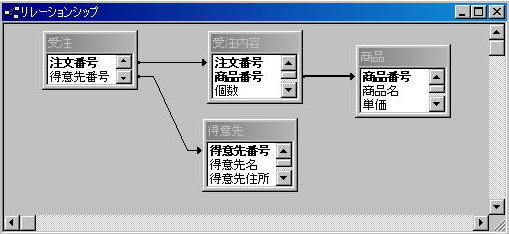

ツール→リレーションシップ


で、「右クリック」からテーブルを追加を選び、作成した4つのテーブルを追加する。
追加したテーブルに、適切にリレーションを設定する。

※リレーションの設定は、フィールド名をドラッグ&ドロップでできます。

線(リレーション)の向きの設定には、線上右クリックから、リレーションシップの編集を選ぶ。
「結合のプロパティ」で矢印の向き(左結合か右結合か)を設定する。

※矢印の意味
上記のテーブル4個を結合して 一覧表示 する場合を考える。
受注の得意先番号)得意先の得意先番号) は、受注1件に対して必ず得意先が1件対応することを示す。
受注の無い得意先も在り得るので、矢印の向きが←にはできない。

受注の受注番号)受注内容の受注番号) は、受注があれば必ず受注内容があることを示す。
受注内容の商品番号)商品の商品番号) は、受注内容には必ず商品があることを示す。
受注が1件もない商品も在り得るので、矢印の向きは←にできない。


■ 確認

以下の2つで、今回の演習は終了です。






■ 提出物について

最後に、作成したデータベースを提出せよ。

ファイル名「第3回#学籍番号」とする






□ 応用: 時間が余った人は、以下にも挑戦してください。

応用課題
