| ネジの種類 左：ミリネジ
右：インチネジ
|
|
 |

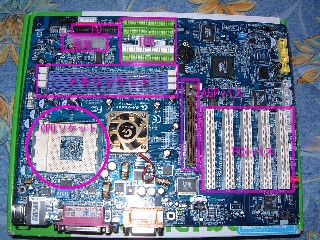

| マザーボード AGP：グラフィックスボードを挿す
PCI：各種拡張ボードを挿す
IDE：HDDやCDDのケーブルを挿す
説明書きがない写真はコチラへ
|
|
 |
| CPUソケット
CPUソケットには方向がある
4スミの片側にピンが無い所が目印
|
|
 |
| メモリスロット メモリを挿す
|
|
 |
| AGP、PCIスロット AGP：グラフィックスボード専用
PCI：サウンドカードなど各種拡張カード
|
|
 |
CPUソケットのストッパーを引き上げる
CPUを挿す準備をする
|
|
 |
| CPU、CPUクーラー
|
|
 |
| CPUクーラー これを付けないと熱暴走してしまう
|
|
 |
| CPU AthlonXP２１００＋
Thoroughbredコア
リテール品を使用
|
|
 |
ピンがない角を合せる
写真のCPUは裏返してあるので注意 |
|
 |
ピンがない角を合わせる
写真のCPUは裏返してあるので注意 |
|
 |
CPUを乗せた所
溝にピンを落とす感覚で乗せる |
|
 |
| ストッパーを降ろす
|
|
 |
ストッパーを降ろした状態
|
|
 |
リテールのCPUクーラーには保護シールが付いている。
これを剥がす
|
|
 |
保護シールを剥がした状態
触わらないように注意
|
|
 |
ＣＰＵクーラーにも方向がある
溝がある方がＣＰＵソケットの白い部分にくる
|
|
 |
片方の止め金具をツメに引っかける
|
|
 |
反対方向は止めるのに力がいる
|
|
 |
マイナスドライバーを使いツメに引っかける
この時滑ると回りの部品を破損するおそれがあるので注意が必要
|
|
 |
引っかけた状態
|
|
 |
引っかけた状態
|
|
 |
| ＣＰＵクーラーの電源を挿す 大抵はＣＰＵの近くにある
|
|
 |
挿した状態
|
|
 |
| メモリ ＰＣ２７００
５１２Ｍを使用
|
|
 |
| メモリにも方向がある 向かって右側にスレットがある
|
|
 |
メモリソケットにメモリを挿す
サイドの白いストッパーを開き
上から押す用にする
|
|
 |
| ケースにマザーボードを入れる
|
|
 |
| マザーボードをケースにネジ止めする ケースによってはスペーサを使う場合がある
|
|
 |
マザーボードをケースにネジ止めする
|
|
 |
| グラフィックスボード GeForce256DDRを使用
ＡＧＰバスに挿す
|
|
 |
ＡＧＰ用端子
|
|
 |
| ＳＣＳＩカードなど各種拡張カード ＰＣＩバスに挿す
|
|
 |
ＰＣＩ用端子
|
|
 |
ＡＧＰバスにグラフィックスボードを挿す
|
|
 |
各種拡張ボードを挿す
|
|
 |
| マザーボードのオプションパーツを付ける Ｍ/Ｂによっては無い物もあります
|
|
 |
パワースイッチやＨＤＤ‐ＬＥＤのピン
|
|
 |
| マザーボードのジャンパピン 配線図は各種説明書を参照
|
|
 |
ＬＥＤなどを付ける
|
|
 |
ＬＥＤなどを付ける２
|
|
 |
ＬＥＤなどを付ける３
|
|
 |
| ＨＤＤ：ハードディスクドライブ
|
|
 |
左からＩＤＥコネクタ、ジャンパピン、電源
|
|
 |
| ジャンパピンを設定する デフォルトではＡＵＴＯになっているので触らなくてもよい
|
|
 |
ＨＤＤ、ＣＤＤ用フラットケーブル
方向性がある一般に色の付いているほうをマザーボードへ
その逆をＨＤＤへ
|
|
 |
ＦＤＤ用フラットケーブル
ねじれがある方をＦＤＤへその逆をマザーボードへ
|
|
 |
| ＣＤドライブをケースに固定 固定には4本のネジを使用する
同様にＦＤＤも固定する
|
|
 |
| ＣＤドライブをケースに固定 前から見たところ
|
|
 |
| オーディオ用ケーブルを接続 片方をマザーボードの「ＣＤ−ＩＮ」へ
コレを繋げなければゲームで音楽が流れない場合がある
|
|
 |
| ＨＤＤをケースに固定 固定にはネジ4本を使用
|
|
 |
| マザーボードにフラットケーブルを接続 色の付いてる方を接続する
|
|
 |
| ＨＤＤにケーブルを接続 逆の端側のコネクタを使用
|
|
 |
マザーボードとＨＤＤが繋がれたところ
|
|
 |
同様にＣＤＤやＦＤＤにもケーブルを接続する
|
|
 |
マザーボード用主電源コネクタ
|
|
 |
マザーボードの電源コネクタに接続
|
|
 |
ＨＤＤやＣＤＤ用の電源コネクタ
|
|
 |
ＣＤＤに接続する
|
|
 |
ＨＤＤに接続する
|
|
 |
ＦＤＤ用電源コネクタ
|
|
 |
ＦＤＤに接続
|
|
 |
| 蓋を閉じて完成！ 世界に一台だけのオリジナルパソコンができあがりました
次はソフトのインストールです
|
|
 |
| ＢＩＯＳ設定画面 ここではＨＤＤやメモリなど使用している物を最適化設定していきます
ＢＩＯＳを触らなくてもＰＣは動きます
|
|
 |
| いよいよＯＳのインストールです ＣＤを入れてリセットボタンを押します
電源を切ってもう一度立ち上げるのもよいでしょう
|
|
 |
基本的には画面の指示に従っていけばインストールは完了します
画面はＨＤＤをフォーマットしている所
|
|
 |
Ｗｉｎｄｏｗｓ２０００セットアップ中
|
|
 |
Ｗｉｎｄｏｗｓ２０００セットアップ中
|
|
 |
| 画面の指示にしたがい「次へ」を押していきます
|
|
 |
デバイスのインストール中
|
|
 |
キーボード設定
|
|
 |
| ユーザー名設定 入れなければ先へ進む事はできません
|
|
 |
ＣＤケースの裏などに書いてあるプロダクトキーを入力する
|
|
 |
| パスワードの設定 |
|
 |
日付や地域設定
|
|
 |
| ネットワーク設定 標準でｏｋ
|
|
 |
わからない場合は上の設定で次へ
|
|
 |
| Ｗｉｎｄｏｗｓ２０００設定ウィザード終了 |
|
 |
| 無事にＷｉｎｄｏｗｓ２０００が立ち上がりました
|
|
 |
この作業はマイクロソフトから無料で配布されている「Ｗｉｎｄｏｗｓ
Ｕｐｄａｔｅ」にてＷｉｎｄｏｗｓの最新修正パッチをインストールします
これによってＷｉｎｄｏｗｓは最適な状態になります
|
|
|
